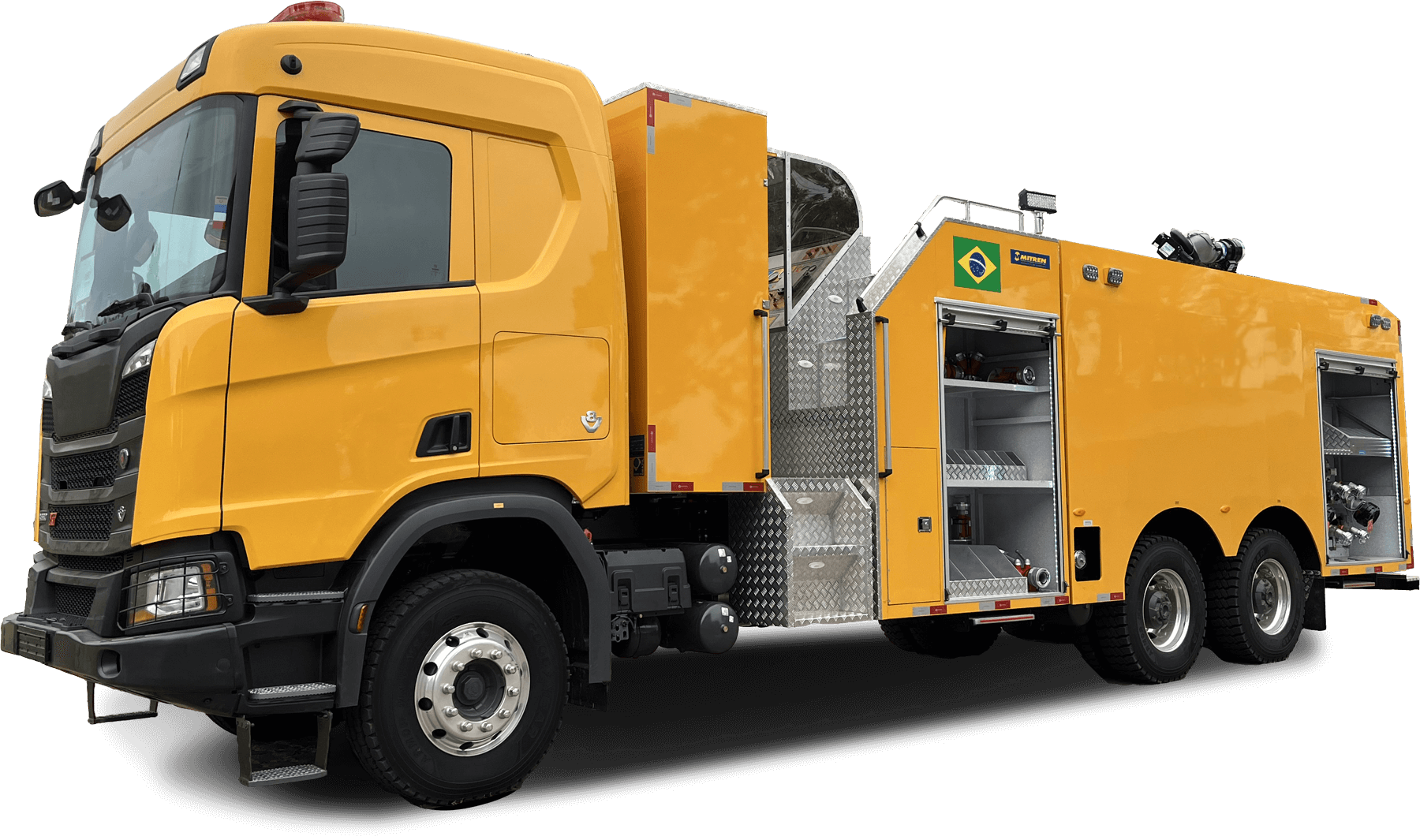

As Viaturas Proporcionadoras de Espuma (VPE) são veículos de combate a incêndios fabricados especialmente para operar em áreas onde há risco de grandes incêndios, como em áreas de tancagem e estocagem de materiais inflamáveis, áreas de processos que envolvem produtos químicos e outras, onde o combate deve ser feito com a utilização de espuma. Dentre as características destes veículos, destacam-se as bombas de grande vazão, os canhões monitores de amplo alcance e os sistemas de espuma de alta precisão. Normalmente não possuem tanque de água (somente de LGE) e devem ser abastecidos por redes de hidrantes.

Bomba

A performance da bomba de água pode variar de 1.500 GPM até 3.500 GPM, podendo ser decisiva no combate a incêndios. Todas as bombas atendem as normas de desempenho ABNT e NFPA, podendo, a critério do cliente, ser certificadas após a instalação no veículo por entidade certificadora acreditada pelo Inmetro.

Tanque de líquido gerador de espuma (LGE)

Construído em chapa de aço inoxidável, com capacidade variável entre 4.000 e 8.000 litros. O tanque é montado sobre o chassi através de dispositivos que garantem a flexibilidade necessária. Possui o sistema quebra-ondas, de acordo com a norma ABNT e NFPA, o qual garante a perfeita dirigibilidade do veículo. Outras capacidades também estão disponíveis sob consulta.

Estrutura e chapeamento

A carroçaria do veículo é feita totalmente em alumínio. As chapas são fixadas à estrutura por um processo de colagem, que garante a perfeita vedação dos compartimentos, além de elevada resistência. As portas laterais, tipo persiana, são construídas em perfis de alumínio anodizado e fechamento através de barra em aço inoxidável.

Plataforma de operação e painel de comando e controle

O painel de comando é instalado transversalmente em relação a cabine do veículo, em uma posição central e elevada, proporcionando amplo campo visual ao operador, podendo ser acessado por ambos os lados do veículo. A partir da plataforma de operação é possível acessar o convés do veículo. Os instrumentos e dispositivos de comando e controle estão posicionados em um plano inclinado de 45°, possibilitando excelente condição ergonômica de acesso e leitura.

A plataforma de operação e o painel de comando e controles possuem proteção contra chuva e sol, pois o teto é revestido, parte em alumínio xadrez e parte em chapa curva de policarbonato transparente “fumê”, o que garante o conforto e visibilidade do operador.

Sistema hidráulico

Todas as válvulas de abertura/fechamento, tanto de expulsão como de admissão, são de acionamento elétrico, operadas a partir do painel de comando, sem que o operador saia da plataforma de operação. Permite operar as expulsões simultaneamente com água ou espuma, ou seja, em algumas expulsões pode-se operar somente com água e em outras pode-se operar com espuma.

Sistema de espuma FoamPrecision

Amplamente testado e aprovado, o sistema de espumaFoamPrecision opera com LGE de classe B, possuialta precisão nas dosagens, variando de 0% até +10%da dosagem definida pelo operador, superando oexigido pela norma NFPA, que é de 0% até +30%.

Permite dosagens de 0,5% até 6,5% com escalonamento de 0,1%, em vazões que variam de 100 a 3000 GPM, e pressões de 4 a 14 bar. Faixas especiais de operação também estão disponíveis mediante consulta.

É totalmente automatizado, facilitando o trabalho e diminuindo a necessidade de intervenções por parte do operador.

Ao operador, basta setar a dosagem de espuma e a pressão de trabalho desejada na linha de água. A partir daí, o sistema gerencia e controla automaticamente a rotação do motor, a pressão da bomba de LGE e todos os demais componentes.

Ao contrário de outros sistemas dosadores de espuma, que indicam somente a dosagem definida, o FoamPrecision indica também os valores instantâneos da dosagem efetiva, da pressão e da vazão de água, garantindo ao operador, em tempo real, a certeza de funcionamento do sistema e eficácia da operação.

Também pode ser operado em modo manual, sem perder a funcionalidade do sistema (precisão e faixas de dosagem, vazão e pressão).

Sistema alternativo de espuma

Em caso de panes do sistema de espuma principal, o veículo possui um sistema alternativo de dosagem de espuma, garantindo o seu funcionamento.

Canhão monitor

Sob o convés do veículo, é instalado um canhão monitor com capacidade de até 5000 GPM, com vazões predefinidas para 1000, 2000 e 3000 GPM e acionamento elétrico através de um joystick localizado no painel de comando e controles. Alternativamente, o canhão pode ser acionado através de controle remoto sem fio, com alcance de até 100 metros.

Sinalização sonora e luminosa

• Sinalizador tipo barra instalado sob o teto da cabine em LEDs de alto brilho.
• Sirene eletrônica com dois drives de 100 watts cada.
• Sirene eletropneumática, em dois tons, tipo fá-dó.
• Iluminação dos compartimentos internos toda em LEDs, proporcionando ampla luminosidade.
• As laterais e traseira do veículo são equipadas com luzes de advertência e de cena formadas por blocos óticos de 7″× 9″, todas em LEDs de alto brilho.
• Possui 4 torres extensíveis, individuais, equipadas com holofotes de LED com potência a partir de 7000 lumens cada.
• Alarme sonoro de marcha à ré.
• Outras configurações de sinalização estão disponíveis a critério do cliente.

Pintura e grafismo

Pinturas a partir de tintas à base de P.U. na cor e com o grafismo desejado pelo cliente.

Personalização

O ajuste do VPE às necessidades do cliente pode prever:

• Cabine dupla com assentos especiais para máscara autônoma.
• Tanque de aço carbono tratado (alternativa ao aço inoxidável).
• Ampla variedade de suportes para equipamentos acessórios.
• Válvulas de admissões e/ou expulsões com acionamento manual (alternativa ao acionamento elétrico).
• Outros, conforme necessidade do cliente.

Opcionais

• Bancos da cabina dupla com suporte de EPR.
• Sistema elétrico de basculamento da cabina.
• Carretel de mangotinho de 30m, com recolhimento manual ou elétrico.
• Trilhos com trava para equipamentos de maior peso.
• Torre de iluminação de comando elétrico sem fio.
• Câmera de ré com tela em LCD.
• Outros opcionais a critério do cliente.

Todas as características do veículo podem ser adaptadas para atender as diversas necessidades dos clientes.

Consulte sobre as características técnicas completas do veículo.
